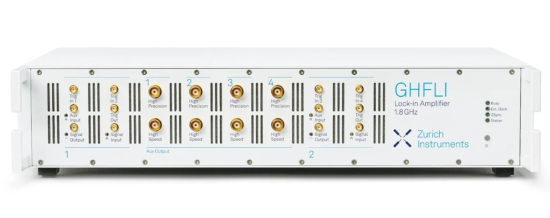

GHFLI 1.8GHz 雙通道微波鎖相放大器

簡介：

瑞士蘇黎世儀器公司（Zurich Instruments AG）的 GHFLI 鎖相放大器將這類產品的優勢（噪聲抑制、相位靈敏度、頻率追蹤等）延伸到工作頻率高達1.8GHz的應用。GHFLI包含兩個用作獨立鎖相放大器的物理通道，每個通道均配備4個支持并行多諧波和多頻率分析的雙相解調器，以及一個用于生成驅動和參考信號的6GSa/s信號發生器。GHFLI具備低輸入噪聲、寬分析帶寬和超短時間常數等特點，是一款理想的測量工具，適用于要求最嚴苛的微波應用。

聯系我們在線留言在線客服

產品特點 功能圖解相關應用產品參數 控制軟件相關下載相關產品

產品特點

主要特點：

? 頻率范圍：直流 - 1.8 GHz

? 最短解調時間常數：14 ns

? 2個獨立鎖相單元，配置信號發生器

? 每個鎖相單元配置4個獨立解調器

? 4個高速輔助輸出端口和4個高精度輔助輸出端口

? LabOne^?工具集

GHFLI包含兩個用作獨立鎖相放大器的物理通道，每個通道均配備4個支持并行多諧波和多頻率分析的雙相解調器，以及一個用于生成驅動和參考信號的6GSa/s信號發生器。解調濾波器經過調整可以在噪聲抑制和測量速度之間達到最優平衡。USB和千兆以太網數字接口能夠以高達4 MSa/s的速率將數據連續傳輸?shù)接?jì)算機，而4個高速輔助輸出端口和4個高精度輔助輸出端口可以通過自定義縮放和偏置將測量結果轉換為模擬信號，與其他儀器進行整合。

GHFLI包括LabOne?控制軟件，借助其圖形用戶界面，可以輕松方便地進行設置。通過該軟件，用戶可以對包括鎖相放大器、具備快速傅里葉變換(FFT)的雙通道示波器、參數掃描儀和頻譜分析儀等在內的整個測量工具集進行全方位控制。此外，所有功能和數據采集都可以通過常用編程語言來進行二次開發，支持 LabVIEWTM、MATLAB?、C、.NET和Python。

GHFLI微波雙通道鎖相放大器可選選件：

①多頻選件GHF-MF

多頻率選件GHF-MF打開了多頻率分析的大門：每個解調器可以設置為不同的任意頻率，并可分配給任何輸入，為測量和信號生成提供了廣泛的額外配置。

主要特點：

? 6個額外的振蕩器

? 所有解調器都可以自由選擇振蕩器

? 對于所有8個解調器，頻率可任意選擇

? 輸出加法器，可組合最多8個正弦信號

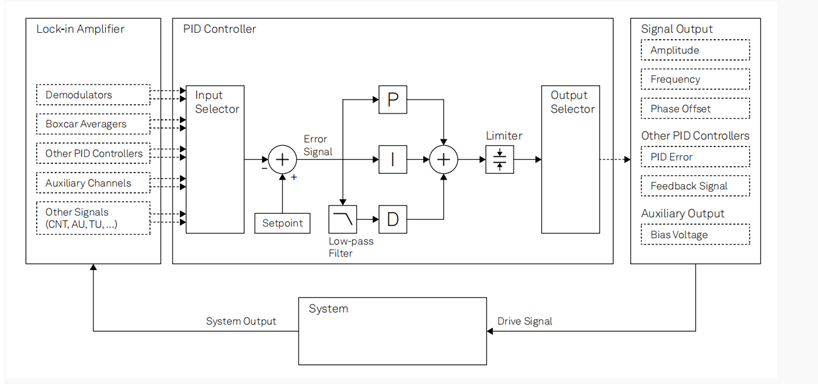

②四通道PID/PLL控制器選件GHF-PID

4個PID控制器與鎖相放大器無縫集成，可將所有測量信號作為輸入。頻率覆蓋直流到1.8GHz全范圍，輸出信號的選擇包括信號幅值、頻率、相位等。

主要特點：

? 4個獨立的PID控制器

? 輸入?yún)?shù)：解調器結果的X、Y、幅值和相位

? 輸出參數：輸出幅值、振蕩器頻率和解調器相位

? 解調器相位數據±1024π相位展開

? D參數的低通濾波器截至上限

功能圖解

圖形界面

LabOne^?圖形用戶界面為 GHFLI 控制和數據可視化提供了一種直觀的方法。由于它的標簽設計，所有的工具都可以并行運行，最多可以點擊1次鼠標。

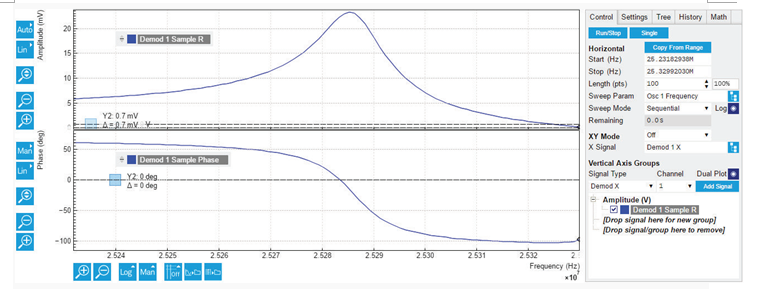

掃描器：易用的參數掃描

━ 快速描述你的設備的振幅和相位，并直接獲得重要的信息，如共振參數

━ 通過并行采集多個信號，可以節省時間

━ 從一系列參數中進行選擇，包括：頻率、相位、振幅、直流偏移量等

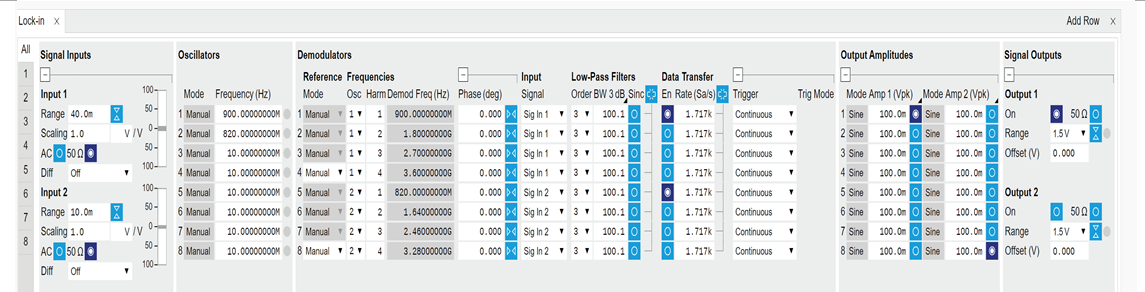

鎖相控制選項卡：將所有鎖相參數和設置放在一個地方

━ 快速、有效地設置您的測量值

━ 在一個選項卡中查找并監控所有重要的鎖相放大器參數和設置

數據采集：根據您的需要選擇最佳的工具

━ 容易設置流媒體和觸發數據采集在高數據速率

━ 并行地捕獲多個數據源

━ 在LabOne?GUI中將軌跡直接轉換為2d圖像

━ 導出數據格式有CSV、MAT和HDF5?以及PNG或SVG

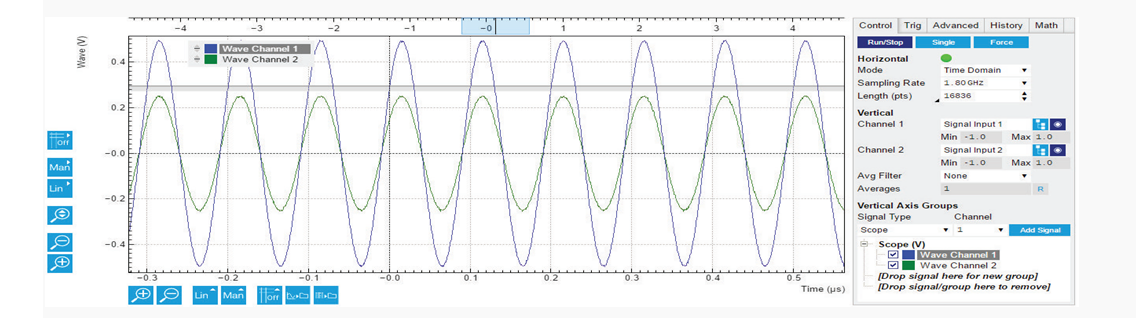

示波器：時域和頻域輸入信號監測

━ 雙通道示波器

━ 交叉域觸發

━ 時域、頻域重視圖

━ 多個信號源，包括信號輸入和觸發輸入

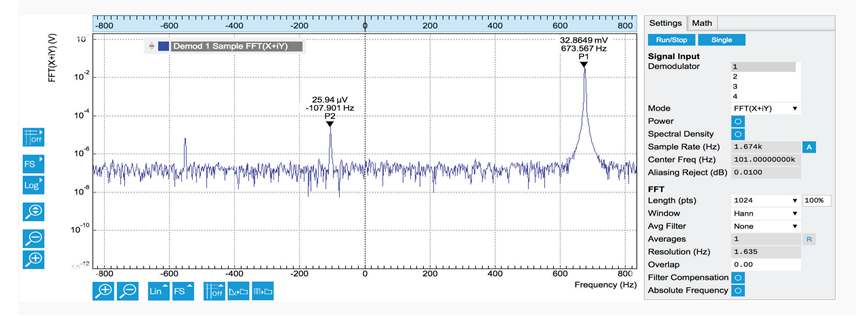

頻譜：高分辨率頻譜分析

━ 快速、高分辨率FFT頻譜分析解調數據

━ 可用頻譜模式：FFT（X+iY）、FFT(R)、FFT（Θ）、FFT(f)和FFT（（dΘ/dt)/2π）

━ 獲取振幅、譜密度和功率譜

相關應用

激光電壓探測和成像

應用領域

GHFLI可以滿足最嚴苛的應用要求，例如測量和追蹤周期信號以及高達1.8GHz的設備表征和控制。

? 傳感器：MEMS、NEMS、表面聲波、量子傳感

? 光學設備：鎖模激光器、泵浦-探測光譜、納米光機械產品、光學鎖相環

? 自旋量子比特：射頻反射譜、量子比特讀取

? 失效分析：激光電壓探測和成像

產品參數

鎖相操作模式
參考模式	單相和雙相鎖相
三諧波頻率模式	單個基頻和 3 個諧波頻率（同時）
信號輸入
頻率范圍	直流 - 1.8 GHz
輸入阻抗	50 Ω
輸入電壓噪聲	≤3.5 nV/√Hz (100 kHz 至 800 MHz)
輸入電壓噪聲	≤6 nV/√Hz (大于 800 MHz 時)
動態儲備	100 dB （典型值）
輸入范圍	±10 mV 至 ±1 V
A/D 轉換	14 位, 4 GSa/s
連接器	SMA
信號輸出
頻率范圍	直流 - 1.8 GHz
輸出范圍	±10 mV 至 ±0.5 V
輸出范圍	-30 dBm 至 5 dBm (50 Ω 負載)
D/A 轉換	14 位, 6 GSa/s
連接器	SMA
參考信號與觸發信號
觸發	4 個輸入端口，2 個輸出端口
解調器
頻率范圍	直流 - 1.8 GHz
解調器數目	8 個雙相解調器
LAN/USB3 輸出采樣率	最大 2 MSa/s（所有解調器總計）
輔助輸出采樣率	50 MSa/s（每個高速輔助輸出端口），14 位
濾波器時間常數	14 ns 至 21 s
濾波器帶寬	3.2 mHz 至 11 MHz
濾波器斜率	6, 12, 18, 24 dB/Oct
示波器
輸入通道	信號輸入
示波器模式	時域、頻域 (FFT)
顯示通道數目	2
觸發模式	升降沿
垂直分辨率	14 位
光標計算	位置、區間、波形、峰值、追蹤、直方圖
參數掃描儀
掃描參數	振蕩器頻率、解調器相移、輔助偏置、信號輸出幅值、信號輸出偏置
參數掃描范圍	全范圍、線性和對數
參數掃描分辨率	由起止點和掃描點數定義
顯示參數	解調器輸出（X, Y, R, Θ, f）
顯示選項	單幅圖、雙幅圖（例如波特圖）、多軌跡
統計選項	幅值、頻譜密度、功率
輔助輸出
高速輸出	4 通道, ±4 V (50 Ω), 14 位, 50 MSa/s, 15 MHz
高精度輸出	4 通道, ±4 V (50 Ω), 18 位, 1 MSa/s, 200 kHz
輔助輸出信號	R, Θ, X, Y, 或用戶定義
高速輸入	2 通道, ±1.5 V, 14 位
輔助連接器	BNC
連接和其他
主機連接	LAN / 以太網, 1 Gbit/s
主機連接	USB 3.0
數字 I/O	32 位，一般用途
時鐘	10 MHz 或 100 MHz 輸入和輸出
一般規格
尺寸	420 × 450 × 100 mm3
尺寸	16.5 × 17.7 × 3.9 inch3, 適用于 19 英寸機架
重量	10 kg (22 lb)
電源 AC 線路	100-240 V, 50/60 Hz
PC 操作系統	詳見 LabOne 系統兼容性

控制軟件

LabOne — 儀器控制軟件

LabOne^? 代表跨平臺的儀器控制解決方案，集成了成熟的測量方法。基于瀏覽器的用戶界面提供卓越的時域和頻域分析工具集，并支持復雜控制回路設置、噪聲測量和數據分析。同時提供多種主流編程語言接口。
